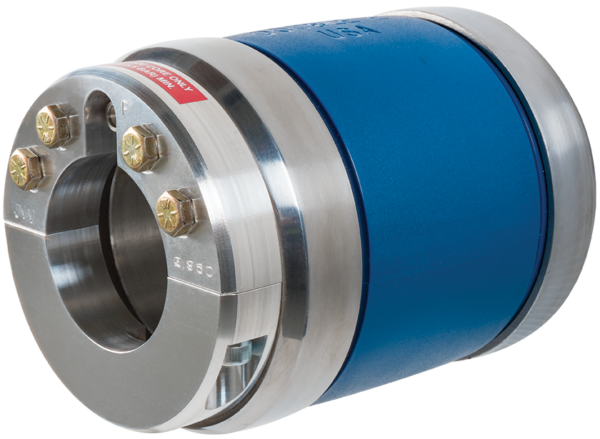

Castanhas Pneumáticas UC-3000
Tastanhas para desbobinadores com acionamento pneumático.
Sobre este equipamento
Componentes UC-3000:
1. Corpo em alumínio de alta resistência minimiza o peso da castanha. 2. O flange de fixação de alta resistência permite o fácil posicionamento da castanha, que não quebrará ou trincará. 3. Válvula de ar em aço inox que não irá corroer. 4. O flange batente permite um fácil posicionamento das bobinas. 5. Ponta do flange 6. A câmara proprietária de poliuretano permite o fácil posicionamento da castanha, que não quebrará ou trincará. Válvula de ar em aço inox que não irá resiste à furação e ao esticamento – pode até suportar a cortes repetidos de instrumentos cortantes. 7. Anel.
Castanhas Pneumáticas UC-3000 para Três Polegadas:
• A castanha pneumática UC-3000 de três polegadas é freqüentemente utilizada em aplicações com tensões leves e médias, com baixos pesos de bobinas.
• É montada facilmente sobre um eixo passante, e normalmente opera em conjunto com um colar para apoiar a bobina na extremidade oposta.
• Muitas vezes a castanha substitui as cunhas ou cones antigos (que são pesados e/ou demandam trabalho) nas embalagens com banda estreita, nas máquinas de formação, enchimento e fechamento, bem como na produção de tags, fitas e rótulos.

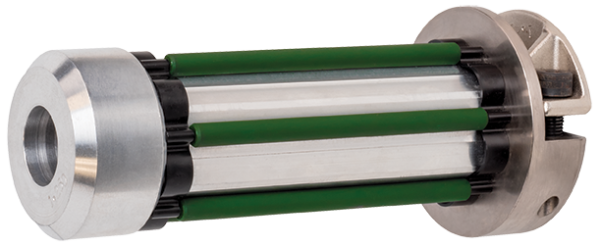

• O rolo de retenção LC-1000 Chuck é comumente usado em aplicações similares quando a inflação do ar não é possível ou não é desejável.
• Também disponível como uma castanha pneumática em cantilever.
Benefícios e Vantagens
• São 30% à 50% mais leves que adaptadores ou castanhas concorrentes.
• O material da câmara de uretano proprietário resiste ao esticamento, corte e abrasão – não incha como a borracha, e com isto, as castanhas não ficam travadas dentro dos tubetes.
• O flange de fixação robusto não sofre dos recorrentes problemas de fadiga verificados em outras castanhas pneumáticas.
• Nenhuma manutenção é necessária.
Adaptadores Inflados a Ar UC-3000
As castanhas UC-3000 “Ultra-Chuck” são adaptadores de baixo peso montados sobre eixos que tornam fácil e rápida a operação com vários tamanhos de tubetes.
As castanhas podem ser reposicionadas ou substituídas com pouco esforço para acomodar a várias larguras de bobinas, ou a diferentes tamanhos de tubetes. Uma mangueira de ar opcional interliga duas castanhas pneumáticas para inflá-las e desinflá-las simultaneamente.
O Ultra-Chuck é um produto comprovado no campo, fabricado por um dos líderes na indústria. Seu desempenho é confiável e consistente, e possui uma garantia longa e compreensiva. Corpo sólido e anéis de aperto duplos estão disponíveis para aplicações de serviço pesado.

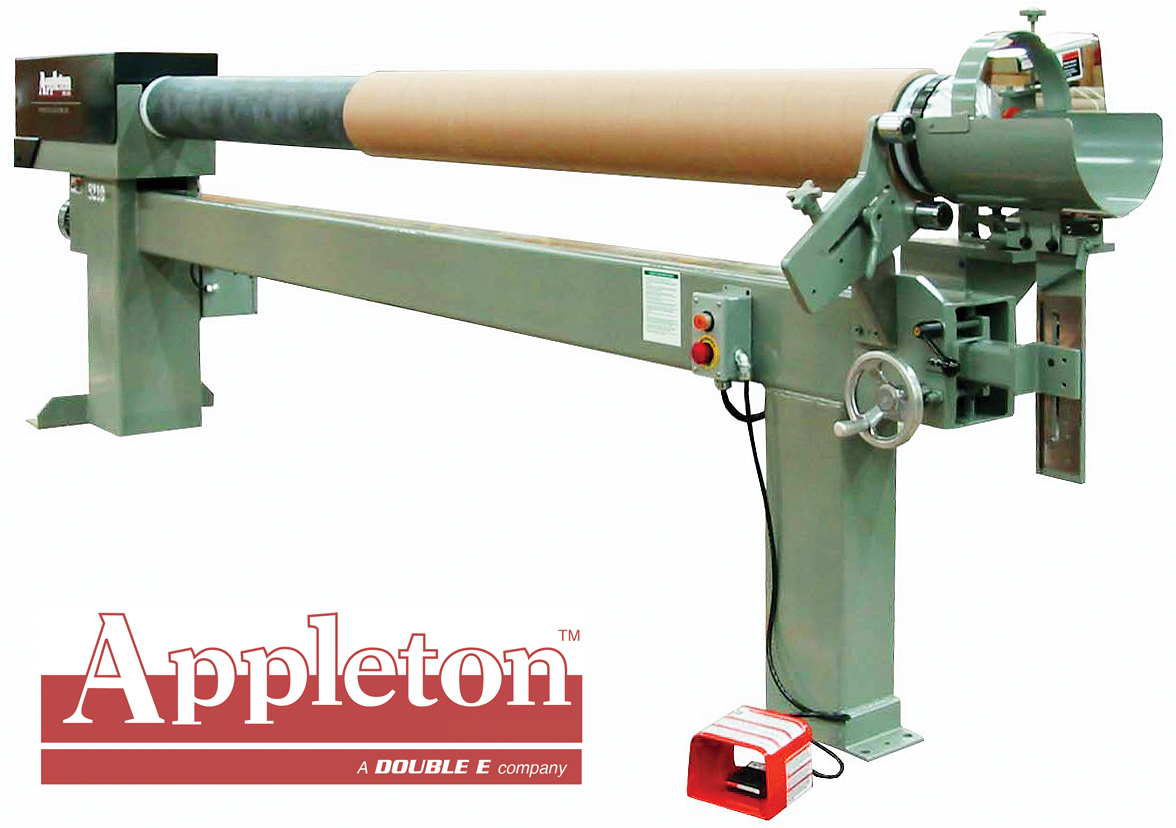

Cortadora de Tubetes para Tubetes de Papelão
Máquina para corte de tubetes de papelão.
Sobre este equipamento
Cortadora de Tubetes Manual:
– Comprimento da Máquina Padrão:
– M70: 75″ [1900 mm]
– M80: 85″ [2160 mm]
– M100: 105″ [2670 mm]
-Largura: 19″ [80 mm]
– Altura: 55″ [1400 mm]
– Peso: aproximadamente 265 Kg dependendo do modelo.
– Diâmetro interno dos tubetes: 1½” [38 mm] / 6″ [150 mm]
– Espessura da parede interna dos tubetes: 0,08″ [2 mm] / 0,75″ [19 mm]
– Comprimento da Inserção do Tubete:
– M70: 70″ [1775 mm]
– M80: 80″ [2030 mm]
– M100: 100″ [2540 mm]
Cortadora de Tubetes Semi-Automática:
– Comprimento do tubete antes do corte: 1,5 a 4,2 metros (as máquinas podem ter limitações com diâmetros internos de tubetes de polegadas)
– Faixa de diâmetros internos dos tubetes: 3″ de diâmetro interno (76,2 mm) a 13″ de diâmetro externo(330 mm)
– Espessura da parede do tubete – 1/8″ a 5/8″ (esta variação pode ser maior com opcionais)
– Precisão do comprimento de corte – ±0,010″ (0,254 mm) (3 sigma)
Opcionais incluem:
– Limite de profundidade para espessuras menores que 1/4″
– Maior comprimento dos tubetes
– Capacidade para cortar tubetes de diâmetros externos de até 26″ (660 mm)
– Capacidade para cortar tubetes de diâmetros mínimos de 1″ (25,4 mm)
– Chave de travamento (necessidade de chave para ligar a máquina)
– Uma variedade de opções para as facas para cortar o seu material
– Controladores elétricos customizados.
Cortadora de Tubetes Automática:
Cortadora de tubetes totalmente automática para tubetes de papelão, disponível com ou sem o carregador/alimentador de tubetes.
– Comprimento do tubete antes do corte: 1,5 a 4,2 metros (as máquinas podem ter limitações com diâmetros internos de tubetes de polegadas)
– Faixa de diâmetros internos dos tubetes: 3″ de diâmetro interno (76,2 mm) a 13″ de diâmetro externo(330 mm). Com opções, esta faixa pode estender de 1″ (25,4 mm) até 26″ (660 mm).
– Espessura da parede do tubete – 1/8″ a 3/4″ (esta variação pode ser maior com opcionais) (nos consultar para espessuras maiores)
– Precisão do comprimento de corte – ±0,010″ (0,254 mm) (3 sigma)
Opcionais incluem:
– Limite de profundidade para espessuras menores que 1/4″
– Maior comprimento dos tubetes
– Capacidade para cortar tubetes de diâmetros externos de até 26″ (660 mm)
– Capacidade para cortar tubetes de diâmetros mínimos de 1″ (25,4 mm) com roletes adicionais de apoio
– Uma variedade de opções para as facas para cortar o seu material
– Controladores elétricos customizados.
Máquinas Cortadoras de Tubetes Manuais, Semi-Automáticas e Automáticas
Se você compra tubetes previamente cortados, uma máquina cortadora de tubetes pode lhe economizar dinheiro! As cortadoras de tubetes da Double E / Appleton Mfg permitirão que você mesmo corte seus tubetes, de forma limpa e silenciosa, sem a geração de pó.
– Máquinas cortadoras de tubetes que são simples de usar, e de operação segura.
– Rápido e fácil corte de tubetes de papelão de vários diâmetros internos.
– Corte limpo com uma única faca singular. Diferentemente de uma serra, estas cortadoras de tubetes NÃO geram PÓ.

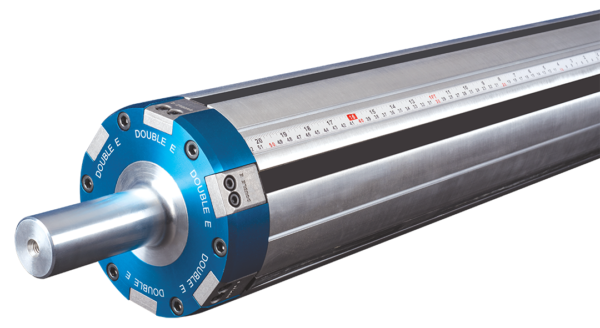

Eixo de Elementos Externos (Design com Tiras)
Eixos expansivos com réguas de poliuretano.
Sobre este equipamento
Eixos de Tiras Expansivas:
• Os elementos múltiplos de expansão externa fixam o diâmetro interno de tubetes em qualquer material.
• Os elementos de fixação são ativados por câmaras expansivas simultâneas e uma única válvula de ar.
• Embora as câmaras raramente falhem (devido ao nosso material proprietário e à tira metálica de proteção), o processo de substituição é simples e rápido. Da mesma forma, o elemento de fixação pode ser facilmente substituído ao soltar um único parafuso de ajuste no anel de aperto.
• Elementos de borracha dura são de fornecimento padrão; silicone e alumínio estão disponíveis para adequarem a várias aplicações. Minimiza a distorção dos tubetes e os danos em suas paredes.
• Baixo custo de aquisição e manutenção.
Castanhas de Tiras SRC-2000:
• De qualquer comprimento, e qualquer diâmetro – utilizadas em aplicações de eixos passantes, ou em cantilever. O corpo da castanha proporciona resistência sólida, que previne vibração e trepidação da bobina.
• O colar de fixação simples facilita o reposicionamento da castanha.
• As câmaras são resistentes, confiáveis, e fáceis de serem substituídas.
• Elementos externos de silicone reforçado são de fornecimento padrão, mas outros materiais também estão disponíveis para a adequação a várias aplicações, como alumínio e borracha dura.
Eixos para Facas:
• Eixo de elementos externos de pequena tolerância que suporta facas e contra-facas em suas posições com precisão para as operações de corte longitudinal.
• Uma única válvula de ar é utilizada para o fornecimento de ar para as câmaras.
• Quando as câmaras expandem, elas forçam os elementos de fixação a segurarem os diâmetros internos das facas, evitando o movimento axial, e garantindo cortes exatos e consistentes. Nenhuma ferramenta é necessária para segurar as facas.
• Aço polido e cromado para uma maior precisão entre o corpo do eixo e o diâmetro interno das facas.
• Todas as outras características do eixo para facas são similares às do eixo de tiras SR-2000 padrão.
• Eixos de Elementos Externos para o Rebobinamento com Cortes Múltiplos, Castanhas de Tiras, Eixos para Facas. Para o rebobinamento múltiplo.
• Um anel de aperto simples aloja o conjunto dos elementos de fixação/câmaras para uma fácil manutenção.
• Fixadores duráveis de borracha dura conferem excelente força de fixação.
• Uma tira protetora de Teflon cobre a câmara para reduzir a possibilidade de falha da câmara.
• A válvula de latão resiste à corrosão.

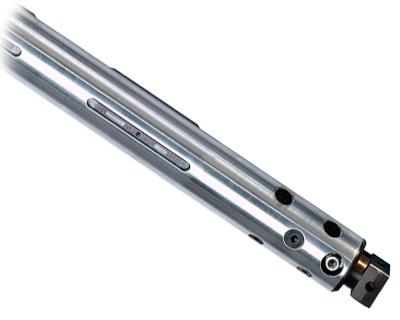

Eixos com Corpos em Aço ou Alumínio
Eixos expansivos com corpos em aço ou alumínio.
Sobre este equipamento
Componentes Eixos Pneumáticos Expansivos DG-2000:
1. O eixo pneumático da Double E utiliza exclusivas chavetas com superfícies em forma de losango para a fixação nos tubetes. A grande área superficial das chavetas assegura uma fixação adicional ao tubete, obtendo um desempenho ainda melhor.
2. A carcaça do eixo é fabricada em aço ou alumínio aeronáutico (para o modelo DG-2000), ou em vários tipos de fibra carbono (para o modelo DLB-2000) (dependendo das necessidades da aplicação).
3. O material especial encordado da câmara resiste à furos e à abrasão. Como resultado, o eixo requer pouca, se alguma, manutenção, e o eixo apresenta uma maior vida.
4. As pontas de eixo são conectadas utilizando parafusos de cabeça chata de alta resistência, um encaixe de pequena tolerância, e uma inserção profunda. A manutenção é rara, mas quando é necessária, ela é rápida e simples porque o encaixe não é prensado.
5. A válvula de ar em aço inox nunca irá corroer.
6. As pontas de eixo são fabricadas conforme as suas necessidades, especificamente para a sua máquina.
Eixos Pneumáticos Expansivos DG-2000:
• As câmaras utilizadas em eixos pneumáticos concorrentes são fabricadas a partir de alguma forma comum de borracha neoprene, que requer freqüente substituição devido ao esticamento e abrasão.
• As chavetas utilizadas nos eixos pneumáticos fabricados pela Double E estão disponíveis em borracha dura, alumínio ou aço com uma superfície em forma de losango, e comprovaram em campo oferecer a máxima força de fixação possível.
• A conexão das pontas de eixo é de fácil manutenção – fixadas com parafusos de cabeça chata, um encaixe de pequena tolerância, e uma inserção profunda. Eixos pneumáticos concorrentes utilizam um encaixe cônico prensado, que requer a utilização de uma prensa hidráulica e calor para retirar as pontas de eixo. A substituição das câmaras nestes eixos pode levar horas, enquanto que a câmara de um eixo pneumático Dyna-Grip pode ser trocada em apenas alguns minutos.
Eixos Pneumáticos Expansivos DG-2000 (Eixos Pneumáticos Expansivos Dyna–Grip®)
• Para uma excepcional fixação dos tubetes em todas as aplicações de conversão.
• Os eixos pneumáticos da Double E Company estão disponíveis em aço, alumínio, ou em fibra carbono de baixo peso.
• Todos os tipos utilizam a câmara proprietária interna de vida longa da Double E, e uma conexão com as pontas de eixo com tolerância apertada para facilitar a manutenção.
Eixos de Rebobinamento Diferencial
Eixos diferenciais para rebobinamento de múltiplos rolos.
Sobre este equipamento
Eixos de Rebobinamento Diferencial DRS-4000
Os Eixos de Rebobinamento Diferencial da Double E garantem a melhor qualidade de enrolamento, mesmo quando bobinas muito estreitas são produzidas. Ao manter a tensão adequada em todas as bobinas durante a operação de enrolamento, o material não fica frouxo, não estica, e não rasga.
Benfícios e Vantagens
• Design sem Espaçadores: anéis de fricção travam as bobinas em suas posições. A patinagem ocorre internamente no eixo central – não existem espaçadores entre cortes longitudinais, então o pó e os danos ao tubete são minimizados.
• Eixo Central de Grande Diâmetro (ex.: 60 mm para um eixo de 3 polegadas): maior capacidade de carga e maior velocidade crítica.
• Várias Tiras de Fricção: acomoda aplicações de tensão baixas, médias e altas.
• Anéis de Fricção Tipo Esfera: mais fácil para carregar tubetes vazios e descarregar bobinas acabadas do eixo.
• Os eixos pneumáticos da Double E Company estão disponíveis em aço, alumínio, ou em fibra carbono de baixo peso. Eles substituem os eixos pesados de aço sem sacrificar suas resistências ou rigidez.
O Problema do Rebobinamento Diferencial
Diferenças na espessura do material e na tensão de enrolamento surgem com freqüência quando se está rebobinando folhas metálicas, laminados, plásticos e outros materiais. Estas variações podem resultar em diferentes tensões e comprimentos ao enrolar bobinas menores no mesmo eixo. Após apenas algumas rotações, o centro de algumas bobinas pequenas poderá estar apertado demais enquanto que outros podem apresentar frouxidão, fazendo com que a qualidade do produto final não seja aceitável.
• Para aplicações de rebobinamento diferencial múltiplo.
• Cada modelo possui uma resistência específica, projetada para processos específicos. Opera em aplicações de baixa ou de alta tensão.
• Permite a produção de larguras pequenas e/ou variáveis, com rebobinamento uniforme.
• A patinagem ocorre dentro do eixo, então nenhum pó dos tubetes é gerado – a contaminação é minimizada.
• Bobinas de várias larguras podem ser enroladas em uma única operação.
• O carregamento de tubetes e o descarregamento de bobinas acabadas são rápidos e fáceis.

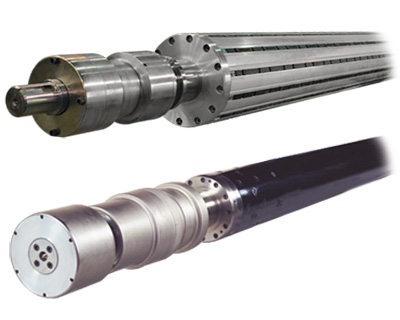

Eixos em Fibra de Carbono
Eixos expansivos em fibra de carbono, leves e resistentes.
Sobre este equipamento
Eixos Expansivos de Baixo Peso DLB-2000 em Fibra Carbono
• Fique em conformidade com os padrões da OSHA para minimizar as contusões dos operadores durante o levantamento. Eles substituem os eixos pesados de aço sem sacrificar suas resistências ou rigidez.
• A maior e mais compreensiva garantia de dois anos da indústria (para a maioria das aplicações).
• A Double E foi a pioneira a utilizar fibra carbono como um material a ser utilizado nas carcaças dos eixos em 1986. Dezenas de milhares de eixos em fibra carbono da Double E estão sendo utilizados por convertedores em todo o mundo.
Componentes DLB-2000:
1. Eixos em fibra carbono possuem válvulas de ar em aço inox que não irão corroer.
2. Sistema de fixação das pontas de fácil acesso (nenhum encaixe por interferência).
3. Chavetas de fixação.
4. O material proprietário especial de polipreno encordado da câmara minimiza a falha da câmara, e conseqüente manutenção.
5. A carcaça do eixo em fibra carbono confere resistência e rigidez iguais ao aço a uma fração do peso.
6. Uma camisa metálica protege a fibra carbono contra a abrasão.
7. Pontas de aço endurecidas, customizadas para a sua máquina.
Características, Vantagens e Benefícios:
. Carcaça em Fibra Carbono
• Leve: Menos contusões associadas ao manuseio dos eixos, menos indenizações trabalhistas, e menos tempos não-produtivos. Em conformidade com as normas para o levantamento por uma única pessoa.
• Melhor ergonomia: Sem manutenção ou travamento, sem contaminação.
• Menos deflexão: Redução na vibração e menos trepidação da bobina. Maiores pesos de bobinas.
2. Camisa Externa de Proteção • Protege a fibra carbono contra a abrasão.
• Maior vida do eixo em fibra carbono.
3. Câmara Proprietária
• Estica menos que a borracha convencional.
• A contração confiável da chaveta assegura uma retirada do eixo consistente e segura dos tubetes.
• Mais resistente ao calor, furos e abrasão.
• Muito menos falhas das câmaras, e manutenção minimizada.
4. Chavetas sem Molas • Nenhuma mola para quebrar e furar a câmara.
• Maior vida da câmara; menos manutenção.
• Superfície de fixação em forma de losango com grande área superficial.
• Melhor fixação com menor patinagem.
5. Pontas de Eixo Customizadas
• Nenhum encaixe por interferência facilita a retirada das pontas.
• A substituição da câmara, embora rara, é rápida e fácil.
Eixos em Fibra Carbono Dura-Light Não-Expansivos (Eixos Passantes) CF-1000
Utilizados com mandris e castanhas para conferir um conjunto de baixo peso (a Double E fabrica uma linha completa de mandris e castanhas duráveis e de baixo peso).
Eixos em Fibra Carbono Dura-Light Mecânicos
• Para aplicações com elevados pesos e/ou altas velocidades que necessitam de torque máximo e mínima vibração.
• O design mecânico permite a mais potente força de fixação possível.
• Ativação através de uma alavanca (ou chave de impacto) que é inserida na extremidade de uma das pontas.
• Requer apenas cinco acionamentos da alavanca para a expansão completa – as chavetas expandem concentricamente de forma a centralizar o eixo em fibra carbono no tubete, minimizando a vibração que é comum com outros tipos de eixos expansivos.
• Eixos Mecânicos e Pneumático/Mecânicos também estão disponíveis em aço convencional.
Eixos Expansivos Mecânicos e Pneumático-Mecânicos
Eixos expansivos com acionamento mecânico ou pneumático-mecânico.
Sobre este equipamento
• Expansão concêntrica real para aplicações de altas velocidades e/ou pesos elevados.
• Expansão concêntrica real Operação livre de falhas.
• Retração positiva das chavetas.
Componentes Eixo Pneumático-Mecânico:
1. Pontas de eixo customizadas.
2. A válvula de ar à prova de corrosão pode ser posicionada na extremidade ou na lateral do eixo pneumático/mecânico.
3. Haste central.
4. Carcaça de aço temperado.
5. Chavetas de aço endurecido proporcionam uma força de fixação confiável em todos os tipos de tubetes.
6. Câmes.
7. Molas individuais dos câmes forçam uma expansão independente das chavetas; o eixo fixa consistentemente, mesmo quando existe variação no diâmetro do tubete.
8. Pistões.
9. Fixadores proprietários com buchas expansivas de aço endurecido fornecem uma conexão resistente sem a necessidade de um encaixe prensado.
10. O parafuso de elevação na extremidade do eixo atua como uma sobreposição mecânica (eixo pneumático/mecânico).
Eixo Pneumático/Mecânico PM-1000
O eixo pneumático/mecânico PM-1000 utiliza um exclusivo sistema de fixação com “ar para baixo” que combina os benefícios da expansão concêntrica com a conveniência da retração de ar. Chavetas fixam o tubete automaticamente quando o ar sai do eixo; as chavetas contraem quando o ar é inserido no eixo.
Eixo Mecânico MS-1000
O eixo mecânico MS-1000 oferece o melhor desempenho de fixação de qualquer eixo para tubetes atualmente disponível. Foi projetado com uma maior resistência estrutural e um mecanismo potente para manusear os maiores pesos de bobinas a altas velocidades. Ar comprimido não é necessário para operar este eixo mecânico, porém a expansão e a retração são facilmente realizadas girando o parafuso de ativação cinco (ou menos) vezes.
Características e Benefícios
• Eixos PM (Pneumático/Mecânicos) e MS (Mecânicos) compartilham muitas características importantes e distintas que se tornam especialmente benéficas quando as velocidades de operação são altas, e as bobinas são pesadas.
• Expansão concêntrica real: a ativação mecânica trava as chavetas de fixação no estado expandido, de fato erguendo e centralizando a bobina. Esta real expansão concêntrica minimiza a vibração e a trepidação da bobina – mesmo com elevados pesos e/ou altas velocidades.
• Operação livre de falhas: com as chavetas mecanicamente travadas, o eixo não poderá deixar de fixar o tubete durante a produção.
• Ação independente da chaveta: cada chaveta é ativada por molas separadas do câme, permitindo ao eixo fixar uniformemente mesmo quando variações no tubete estão presentes, ou quando os tubetes não estão cobrindo todos os conjuntos de chavetas.
• Conexão proprietária das pontas: um sistema de fixação com rebites removíveis assegura durabilidade nas conexões das pontas de eixo sem a necessidade de um encaixe prensado.
• Retração positiva das chavetas: o sistema mecânico garante que as chavetas retraiam totalmente, de forma que o eixo nunca trava dentro dos tubetes.
Eixos para Estangas de Bobinas em Fibra
Eixos expansivos para estangas de bobinas em fibra.
Sobre este equipamento
HCRS-2000 Reel Spool Expandindo Faixa de Poços
• Aumentar a velocidade crítica e executar rolos mais pesados, sem aumentar o diâmetro do núcleo.
• Capacidade de carga é igual ou maior do que o aço; vento rolos maiores, mantendo os requisitos de elevação da mesma.
• Fibra de carbono de propriedade e de construção de alumínio gera força inigualável em relação ao peso a um baixo custo.
• Operação aérea conveniente, com válvula de ativação para garantir a segurança roll.
• Materiais de alta qualidade para um desempenho excepcional e baixa manutenção.
• Redução de deflexão e vibração minimizados.
• Ativação de válvula para uma operação segura.
• De baixo custo / melhor valor.
• Menor inércia.
• Mais leve.
• Mais forte do que aço.
• Velocidades mais rápidas críticas.
Eixos Expansivos Leves para Estangas de Bobinas em Fibra carbono RSM:
• Maiores velocidades críticas para uma maior produtividade (sem precisar aumentar o diâmetro do tubete).
• Sua capacidade de carga é igual ou maior que a do aço; produza bobinas maiores sem precisar modificar a capacidade de seu sistema de levantamento.
• Uma força de fixação positiva resulta em uma expansão concêntrica real; a vibração é minimizada.
• A ativação por molas / retração por ar garante a segurança da bobina, e uma operação fácil e conveniente.
• A ação independente das molas acomoda variações no diâmetro interno dos tubetes.
• Carcaça leve em fibra carbono (aço tradicional também está disponível).
• Operação Pneumática / Mecânica.
• Design livre de falhas.
Eixos de Tiras para Estangas de Bobinas RSS:
• Rápidas trocas de rolos jumbo sem ferramentas.
• Facilmente substitui estangas de bobinas existentes (muitas vezes utilizando componentes do eixo e/ou da máquina).
• Aumente as velocidades críticas e utilize bobinas mais pesadas sem aumentar o diâmetro dos tubetes.
• Sua capacidade de carga é igual ou maior que a do aço; produza bobinas maiores sem precisar modificar a capacidade de seu sistema de levantamento.
• Substituição das câmaras e/ou das tiras protetivas de baixo custo, fácil e rápida.
• Operação pneumática conveniente – uma válvula alimenta todas as câmaras, nas cada câmara reage individualmente de forma a garantir a segurança da bobina.
• Menor deflexão e vibração minimizada.
• Carcaça leve em fibra carbono (aço tradicional também está disponível).
• Expansão pneumática Eixo passante.
• Tiras protetivas de peso molecular ultra elevado (UHMW).
• Design livre de falhas.
Eixos para Estangas de Bobinas Não-Expansivos
Eixos para estangas de bobinas não expansivos também estão disponíveis da Double E em fibra carbono leve, ou aço. Se você precisar de um eixo de grande diâmetro para o processamento de bobinas jumbo, a Double E é a sua solução.
• A Double E revolucionou a tecnologia para estangas de bobinas para possibilitar maiores velocidades de máquina e maiores pesos de bobinas.
• Muito mais leves em peso que os eixos expansivos em aço; requerem muito menos energia de acionamento.
• A carcaça em fibra carbono permite maiores velocidades críticas sem a necessidade de aumentar o tamanho do tubete.
• O sistema pneumático/mecânico garante uma expansão concêntrica real.

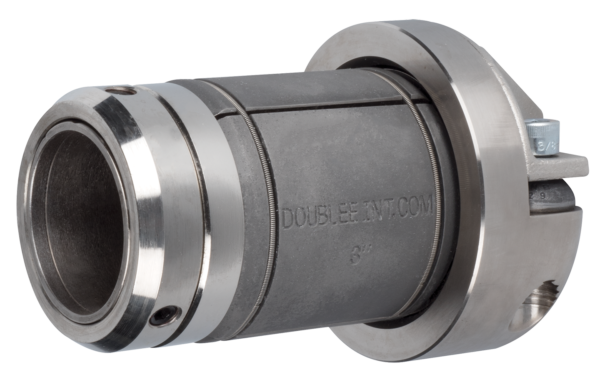

Fixador por Travamento de Roletes LC-1000
Sistema de fixação para roletes com travamento por rolos.
Sobre este equipamento
Componentes de Fixadores por Travamento de Roletes:
1. Fabricação customizada permite vários tamanhos de furos.
2. Ponta de alumínio anodizado com encaixe justo para a estabilização da bobina.
3. Prisioneiros para os roletes de serviço pesado mantêm os roletes alinhados.
4. Roletes proprietários de uretano reforçado proporcionam maior fixação e excelentes características contra o desgaste.
5. O design patenteado do câme força os roletes a fixarem os tubetes concentricamente – ressaltos causam a ação de fixação.
6. Flange bipartido para maior poder de fixação e fácil montagem.
Possíveis Configurações de Montagem:
• Montagem em eixo em cantilever com flange.
• Montagem em eixo na vertical com flange.
• Montagem em eixo passante com flange e apoio.
• Montagem central em eixo, sem flange.
Perfeito para aplicações de embalagem e conversão de banda estreita
• Embalagens Tipo Forma, Enche & Fecha.
• Envelopes com Emplastragem de Janelas.
• Embalagens Farmacêuticas Embalagens de Alimentos.
• Processamento de Etiquetas para Tags, Fitas e Rótulos.
• Filme & Folha Metálica.
• Revestimento.
Depois que uma bobina com material é posicionada no fixador (ou um tubete vazio no caso de rebobinamento), uma pequena rotação trava o tubete em sua posição sem a utilização de ar, chaves, ou ferramentas especiais. O fixador segura continuamente o tubete em resposta ao torque que estiver sendo transmitido – mais torque significa maior força de fixação.
O design patenteado do câme central do fixador possui ressaltos, ou pequenas ranhuras, que causam a ação de fixação, e asseguram uma expansão concêntrica. As bobinas não trepidam, tornando mais fácil o controle da tensão e da qualidade.
O LC-1000 não depende de uma câmara para forçar os elementos de fixação a segurarem o tubete. Câmaras muitas vezes necessitam de muita manutenção, e não têm a capacidade do proporcionar uma real expansão concêntrica.
Como o fixador possui um número mínimo de peças móveis, o LC-1000 precisa de muito pouca, caso alguma, manutenção. Os roletes duráveis de uretano proporcionam uma fixação sem patinar em tubetes de qualquer material, sem danificá-los. Diferentemente das cunhas e dos cones que o LC-1000 freqüentemente substitui, é virtualmente impossível que este fixador fique travado dentro do tubete. Trocas entre bobinas são muito mais rápidas com este fixador de tubetes. Um simples giro retira a bobina com o LC-1000. Ao utilizar cones, pelo menos um deles deverá ser fisicamente retirado para descarregar a bobina, desperdiçando um valioso tempo. Processos de conversão e embalagem com banda estreita se beneficiam do fixador de tubetes LC-1000.
Mancais de Segurança
Mancais de segurança para eixos expansivos.
Sobre este equipamento
• Mancais de segurança deslizantes são mais seguros, mais fáceis de serem operados, e mais robustos que os modelos basculantes.
• Os mancais de segurança da Double E abrem apenas se estiverem na posição para cima, e portanto, a segurança da bobina está garantida.
Características Únicas dos Mancais de Segurança:
Os mancais de segurança da Double E abrem apenas se estiverem na posição para cima, e portanto, a segurança da bobina está garantida. Os mancais de segurança fecham automaticamente se o operador esquecer-se de fechá-los manualmente.
• O design das garras compensa pela deflexão do eixo; o mancal de segurança não fica preso.
• O design das garras compensa pela deflexão do eixo; o mancal de segurança não fica preso.
• Um botão de pressão patenteado garante a segurança da bobina e do operador.
• Um sistema de acoplamento circular permite elevado torque, enquanto reduz o ruído e a vibração.
• Garras removíveis prolongam a vida do mancal de segurança; substituição fácil e de baixo custo.
• Fácil referência cruzada para substituir mancais de segurança existentes.
Possibilidades de Design – Acessórios:
Ajuste Lateral do Mancal de Segurança.
• Os mancais de segurança podem ter montagem por flange ou pedestal, fixos ou com ajuste lateral.
• Posicionamento preciso da bobina.
• Deslocamento horizontal de até 50 mm ou 100 mm.
• Operação fácil por manivela.
• Opção para eixo de acionamento fixo.
Base – Mesa Giratória para os Mancais de Segurança:
• Articula o mancal para corrigir laterais bambas.
Mancais de Segurança de Operação Pneumática
• Um pistão grande atua como um cilindro pneumático de ação dupla para abrir e fechar os mancais.
• Ideal onde existe dificuldade de acesso.
Substituição dos Mancais de Segurança SP/SC100
Os mancais de segurança SC/SP100 são projetados para caber facilmente nos mesmos padrões de parafuso da série B SuperChuck obsoleto sem modificações adicionais ou placas adaptadoras volumosas. Convertendo para um mancal de segurança Double E é simples e com o estilo de painel frontal deslizante é mais seguro e mais confiável.
Enxertos de Garras – Acoplamentos de Eixos para Mancais de Segurança:
Enxertos proprietários acomodam a deflexão dos eixos. Os mancais de segunrança da Double E não ficam presos.
Padrão – Quadrado – Girado-45
• Fácil carregamento e descarregamento das bobinas.
Enxertos Removíveis das Garras:
• Substituição fácil e de baixo custo.
• Diferentemente dos mancais de segurança basculantes, retém a capacidade de torque da garra quadrada.
Enxertos Patenteados de Garras Circulares
• Permitem elevada transmissão de torque, e alta velocidade.
• Minimizam a trepidação das bobinas, a vibração e ruídos de batimento rotacional.
• Fácil carregamento e descarregamento das bobinas.

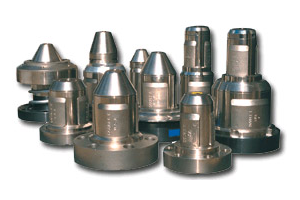

Mandris Shaftless Ativados por Torque DF-2000
Mandris para aplicações sem eixo (shaftless) com ativação por torque.
Sobre este equipamento
Componentes DF-2000:
1. Uma arruela de Teflon ajuda o mandril a movimentar-se livremente.
2. O flange de montagem customizado adapta o mandril a qualquer estrutura de máquina.
3. Garras de fixação lisas com uma grande área superficial proporcionam uma fixação em tubetes de qualquer material, sem patinar.
4. Roletes percorrem câmes hexagonais com muito pouco atrito para permitir uma livre expansão das garras. As garras fixam com eficácia em aplicações leves ou pesadas.
5. Câme central.
6. Pino espiral alinha a ponta cônica.
7. Ponta cônica.
8. Parafuso de cabeça cilíndrica para a ponta.
Características, Vantagens e Benefícios
Garras de Fixação Lisas
• Não danifica a parede interna do tubete: Múltipla reutilização dos tubetes.
• Serrilhas não são usadas, então pó não é gerado: Sem manutenção ou travamento, sem contaminação.
Ativação por Torque
• Não é necessário aplicar força lateral extrema: Menos distorção de tubetes, e nenhum refugo no final de bobina.
• As bobinas não abaulam.
• Menos fadiga da estrutura da máquina, maior vida da máquina.
Design Patenteado dos Roletes
• Fixação confiável, independentemente da magnitude de torque: Processe bobinas leves e/ou pesadas sob qualquer tensão.br>• Expansão concêntrica real: A trepidação das bobinas é minimizada ou eliminada. Facilita o controle de tensão.
• Não é necessário lubrificar; pó não ficará acumulado: Não trava; o mandril não fica preso nos tubetes.
• Pouco atrito dentro do mandril; menos desgaste das peças: Pouca manutenção (se houver), e maior vida do mandril.
• Ampla gama de expansão: Processe bobinas previamente utilizadas, e bobinas com inconsistências nos tubetes.
Mandril Conjugado
• Um único mandril pode operar com vários tamanhos de tubetes: Trocas de bobinas sem esforço, mesmo entre tamanhos diferentes.
Mandril de Troca Rápida
• Mandris intercambiáveis montam na mesma placa em máquinas com limitações de largura: Um parafuso central permite troca rápida de mandril para vários tamanhos de tubetes.
Mandris DF-2000 Conjugados:
• Ideal para as aplicações que utilizam múltiplos tamanhos de tubetes, e quando a abertura da estrutura da máquina não está limitada.
• Estes mandris podem ser para qualquer tamanho, sendo o maior utilizado como o mandril base.
• Mandris conjugados possuem todas as características dos mandris DF-2000 de montagem padrão, com o mandril da ponta montado no mandril base no conceito de Troca Rápida.
• O mandril da ponta pode ser substituído por qualquer outro tamanho em minutos. Se apenas dois tamanhos de tubetes forem utilizados, nunca haverá a necessidade de retirar o mandril da ponta.
Mandris Ativados por Torque DF-2000 de Troca Rápida:
• Trocas rápidas entre uma variedade de tamanhos de tubetes.
• Especialmente projetados para serem trocados de imediato, entre trocas de bobinas se necessário, com um único parafuso central.
• Uma placa de adaptação é necessária para a montagem.
• Melhor aplicado quando existe limitação de espaço de abertura da máquina, e as trocas entre tamanhos de tubetes são freqüentes.
Adaptadores Deslizantes do DF-2000:
• Adaptadores de mandris estão disponíveis nos casos em que múltiplos tamanhos de tubetes são utilizados, e rápidas trocas são necessárias.
• Os pesos máximos das bobinas estão limitados às especificações do mandril base.
Mandril DF-2000 Expulsador:
• Sistema de ejeção automática do tubete.
• Este “Expulsador de Tubetes” possui um dispositivo de ejeção do tubete que expulsa o tubete do mandril enquanto a estrutura da máquina se abre.
Mandris Ativados por Torque DF-2000 Passantes:
• Para tamanhos de tubetes acima de três polegadas (o sistema de fixação DF-1000 está disponível para tubetes de três polegadas).
• O mandril oferece as mesmas características que todos os mandris DF-2000, mas é montado sobre um eixo passante quando a aplicação possui eixo.
• A extremidade oposta da bobina é apoiada por um colar retrátil.
O design patenteado de ativação por torque do DF-2000 tornou este mandril o mais eficaz e o mais vendido do mundo para as aplicações “shaftless” (sem eixo). Seis roletes usinados com precisão estão mecanicamente interligados para subirem e descerem rampas bidirecionais criadas pela parte traseira das garras expansivas e o câme hexagonal. Esta ação rolante minimiza o atrito enquanto causa a expansão e a retração das garras expansivas do mandril. Como resultado, o mandril pode ser utilizado desde as aplicações de menor até as de maior tensão. O design mecânico do mandril elimina a necessidade da utilização da tubagem sofisticada e de elevado custo associada aos mandris hidráulicos ou pneumáticos. Uniões rotativas também não são necessárias com o DF-2000. Existem outros mandris que utilizam o princípio da ativação por torque, mas utilizam o “atrito deslizante” em suas partes internas para expandirem. Estes mandris não conseguem sobrepor o atrito criado pelo peso da bobina para levantar e centralizar a bobina. O resultado é uma ação não-centralizadora, que causa trepidação e possível travamento. Além disto, suas garras ranhuradas danificam os tubetes e criam pó, levando a maiores interferências para manutenção, e maiores tempos de paradas.
• Expansão Concêntrica do Mandril por Torque Automática: Conforme o mandril expande para fixar o tubete, ele automaticamente levanta e centraliza a bobina, eliminando a trepidação e a vibração.
• Nenhuma Lubrificação ~ Mínima Manutenção: A redução de acúmulo de pó dentro do mandril significa nenhum travamento, e uma fácil retirada dos tubetes.
• Nenhuma Força Lateral é Necessária, Múltipla Reutilização dos Tubetes, Eliminação do Refugo no Final da Bobina: Quanto mais torque for aplicado, maior será a força de fixação do mandril DF-2000. Outros mandris dependem de força lateral da máquina para empurrar os elementos de fixação para dentro da parede do tubete. Estes mandris danificam o tubete, e geram material de refugo no final da bobina.

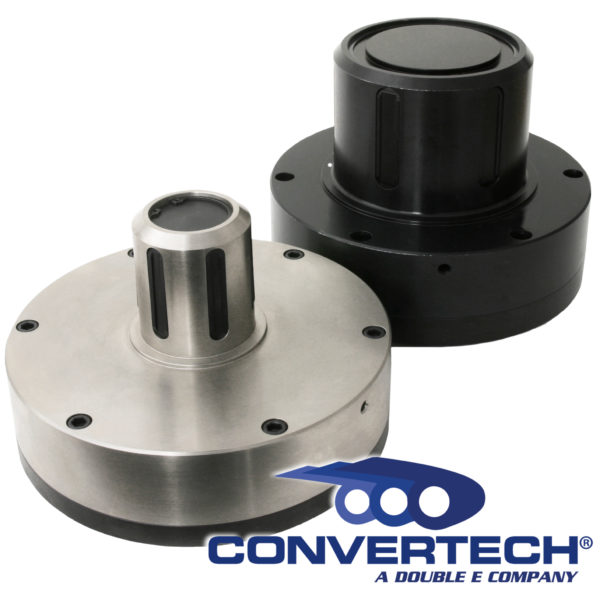

Mandris Shaftless Pneumático-Mecânicos PC-4000
Mandris shaftless com sistema de fixação positiva.
Sobre este equipamento
Mandril Pneumático-Mecânico PC-4000 Componentes:
1. Conjunto adaptador do tubete maior
2. Molas de aço
3. Placa de vedação do adaptador
4. Chavetas de fixação
5. Mandril base de três polegadas
6. Câmara do pistão
O mandril pneumático/mecânico PC-4000 foi projetado para proporcionar uma força de fixação constante em tubetes de qualquer material, independentemente da magnitude de torque, ou da direção. Ele opera com uma mínima intervenção do operador, e é tipicamente configurado para um fornecimento constante de ar, proporcionando uma confiabilidade maior em termos de fixação.
Este mandril oferece a máxima versatilidade no controle da tensão em modernas aplicações com um desenrolamento ou rebobinamento cujo sistema de freio ou de acionamento não seja do tipo convencional. Estes sistemas podem incluir acionamento superficial, freios regenerativos, ou sistemas do tipo torre, que acionam e posteriormente freiam a bobina. Para as máquinas cujo sistema de freio ou de acionamento seja do tipo convencional, considere a utilização do mandril ativado por torque, modelo Mandril Ativado por Torque DF-2000.
O mandril mecânico PC-4000 incorpora a maioria das características básicas do eixo pneumático/mecânico expansivo com chavetas, modelo PM-1000, também fabricado pela Double E Company. Este eixo vem comprovando a sua superioridade nas exigentes indústrias gráficas de alta velocidade por mais de trinta anos.
• Operação Pneumática / Mecânica.
• Força de fixação positiva em tubetes, independentemente da magnitude de torque ou da direção. Independente do torque em qualquer direção.
• Manutenção fácil e de baixo custo.
• Fixação no tubete constante confiável, sem patinar.
• Troca rápida entre tamanhos de tubetes com adaptadores que deslizam sobre o mandril em uso.
• Os tubetes não ficarão presos no mandril devido à retração positiva das chavetas.

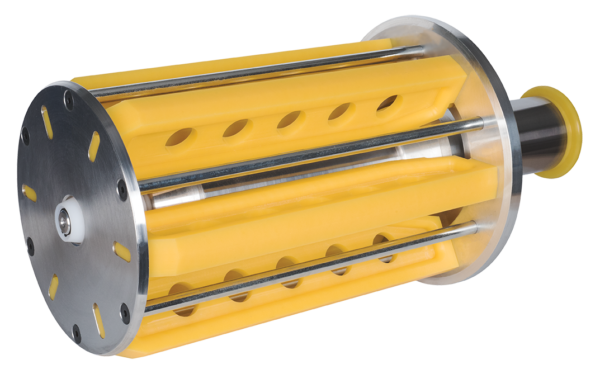

Plugs/Buchas de Expansão Mecânica (Duas Peças) MCP-2000
Sistema de buchas expansivas em duas peças para fixação.
Sobre este equipamento
O design patenteado de duas peças utiliza uma gaiola expansiva para fixar os tubetes, um eixo de ativação em fibra carbono, e costelas de polímeros de peso molecular ultra-elevado (U.H.M.W.).
• Fixa o tubete para manter o plug/bucha no centro, e para acomodar a variações no diâmetro interno dos tubetes.
• O eixo de ativação pode ser utilizado com vários tamanhos de gaiolas para economizar dinheiro quando você estiver utilizando vários tamanhos de tubetes.
• Baixo peso, resistente e durável.

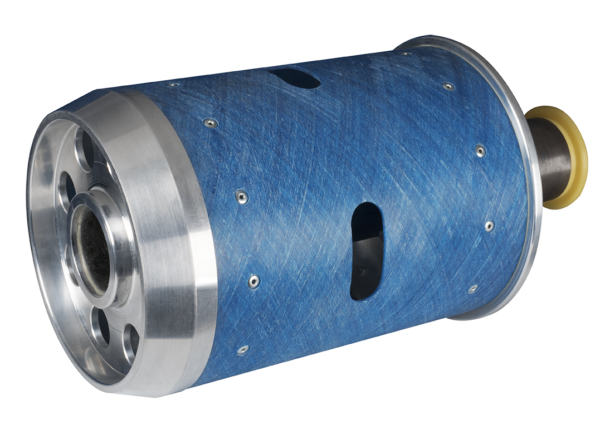

Plugs/Buchas de Peso Ultra-Leve CP-2000
Buchas de baixo peso para aplicações de alta velocidade.
Sobre este equipamento
O design em peça única ultra-leve possui um corpo externo em nylon fundido, uma longarina em fibra carbono de baixo peso, e uma ponta em polímeros de peso molecular ultra-elevado (U.H.M.W.).
• Peso extremamente baixo para um fácil levantamento e manuseio.
• Inserção em uma única etapa.
• Materiais avançados proporcionam uma significativa redução de peso enquanto mantém alta resistência e durabilidade.

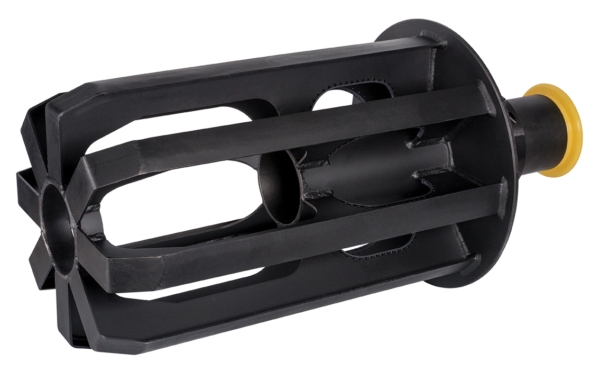

Plugs/Buchas em Peça Única CP-1000
Buchas expansivas em peça única para maior robustez.
Sobre este equipamento
O design patenteado em peça única possui um corpo em aço com tratamento térmico, e uma ponta em polímeros de peso molecular ultra-elevado (U.H.M.W.).
• Fácil manuseio, inserção em uma única etapa. Mais leve que a maioria dos plugs/buchas existentes.
• Uma solução de alta resistência e durável.
• É o plug/bucha de menor custo da Double E.
Raclas com Tratamento Superficial
Lâminas raspadoras (raclas) com tratamento para maior durabilidade.
Sobre este equipamento
Raclas em aço carbono, aço inox e polyester para impressão por Rotogravura, Flexografia, Tampografia e Cerâmica.

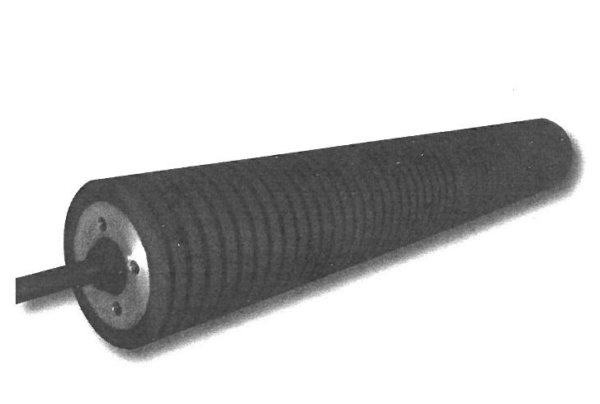

Rolos Abridores
Rolos especiais para abertura e alinhamento de materiais.
Sobre este equipamento
Rolos abridores Rollmax são ideais para manter o material esticado ao processar ou rebobinar materiais. São comumente utilizados para solucionar problemas de fichas/rugas. Os rolos possuem um design patenteado que incorpora elementos individualmente inclinados em forma de disco para abrir o material sem introduzir tensão excessiva.
Rolamentos internos permitem que cada um destes elementos gire independentemente para permitir a distribuição uniforme da tensão pela superfície transversal do material.
Rolos abridores convencionais podem forçar tensão excessiva sobre uma área do material, causando o rasgo ou esticamento. Rolamentos internos dentro de cada elemento abridor também fazem com que a eficiência do rolo na abertura do material seja maior,independentemente da magnitude de tensão.
• Customização fácil e de baixo custo para qualquer aplicação.
• Espalha a folha com tensão uniforme.
• Soluciona problemas com fichas/rugas.

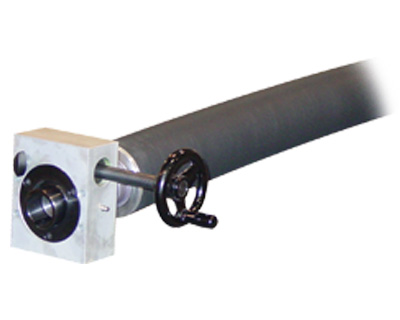

Rolos Curvos (Banana)
Rolos com curvatura para remover rugas e esticar o material.
Sobre este equipamento
Rolos curvos ou rolos abridores são utilizados nas indústrias têxteis, de folha metálica, plásticos e de papel para abrir o material uniformemente com o objetivo de eliminar fichas ou rugas. Em operações de corte longitudinal, estes rolos são utilizados para evitar o intercalamento do material processado.
O modelo padrão com curvatura fixa e revestimento emborrachado é ideal para várias aplicações, mas modelos com curvaturas variadas e outros também estão disponíveis. Com a informação referente à sua aplicação, especificaremos o rolo abridor mais adequado para você.

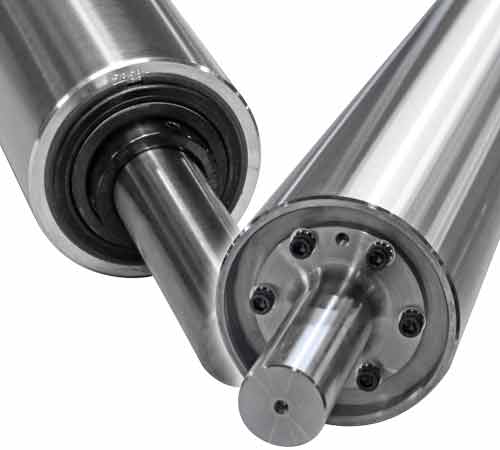

Rolos de Alumínio
Rolos de diversos diâmetros fabricados em alumínio de alta qualidade.
Sobre este equipamento
Rolos em alumínio “Texroll” foram projetados para fornecer baixa inércia rotacional, com pouca deflexão. Este desempenho é obtido com uma única extrusão do alumínio que resulta em uma excelente relação resistência-peso.
Os modelos de eixo vivo (com pontas fixas) e modelos de eixo morto (o rolo gira com rolamentos sobre um eixo interno fixo) são ambos opções padrão.
Diâmetros padrão para os rolos de alumínio variam de 60 mm até 200 mm, com comprimentos que podem exceder a 7000 mm. Os rolos podem ser dinamicamente balanceados e mecanicamente endireitados conforme as especificações do cliente, e podem ser acabados com vários tratamentos superficiais e revestimentos. Oferecemos um conjunto de tamanhos padrão, mas a fabricação sob encomenda também é possível.
• Vários revestimentos incluem borracha, PVC, feltro, silicone, plasma, etc.
• Cork, silicone and plasma.
• Possível tratamentos superficiais incluem anodização, anodização dura, cromagem dura, jateamento com areia, abertura de ranhuras, etc.
• Aplicações de célula de carga.
• Publicações polidas ou revestidas de zinco.
• Eixos de Braço.

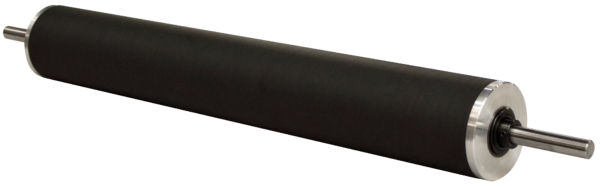

Rolos em Fibra de Carbono
Rolos de baixa inércia e alta rigidez para processos delicados.
Sobre este equipamento
Por que rolos e cilindros em fibra de carbono?
Rolos em fibra carbono apresentam baixa inércia rotacional, alta rigidez, uma elevada relação rigidez-densidade, massa pequena, e baixo momento.
Características, Vantagens e Benefícios:
Baixa Inércia Rotacional (Momento de inércia reduzido em até 80%)
• Os rolos giram na velocidade de linha. Como não usadas serrilhas, não é criada poeira: Muito menos riscos; Menos desgaste dos rolos; Dissipam eletricidade estática;
• Respostas mais rápidas para as mudanças nas velocidades de linha: Menos quebras de folhas; Muito menos refugo no start-up; Menos esticamento do material; Menos abraçamento de material em eventuais quebras de folhas; Maior vida dos rolos, e menor espessura/gramatura do revestimento;
• Menor potência e menor número de motores necessários: Menor consumo de energia.
Elevada Rigidez (Elevado Módulo):
• Menos deflexão: Menos fichamento; Maior vida dos rolamentos;
Elevado Módulo Específico (Elevada Relação Rigidez-Densidade)
• Maiores velocidades de linha com menos vibração. (Maior velocidade crítica): Maior produtividade e melhor qualidade do produto.
• Menos deflexão auto-contida: Menos fichamento em maiores larguras.
Massa Pequena:
• Peso super leve: Manuseio mais fácil e mais seguro.
• Menos desgaste dos rolamentos: Maior vida dos rolamentos.
Baixo Momento:
• Medições mais precisas dos transdutores: Controle de tensão mais preciso.
• Menos trepidação do rolo de carga: Bobinas acabadas de maior qualidade com menos ar preso.
• Respostas mais rápidas dos rolos acumuladores e dançarinos: Respostas mais rápidas dos rolos acumuladores e dançarinos.
Revestimentos dos Rolos:
Rolos em fibra carbono podem ser revestidos com a maioria dos revestimentos utilizados nos rolos metálicos. Muitos revestimentos estão disponíveis. Por favor solicite caso queira um revestimento específico.
• Dura-Stat: REVESTIMENTO PADRÃO. Poliuretano condutivo, resistente ao desgaste, que previne o acúmulo de carga estática nos rolos. É ideal para a maioria das aplicações. De baixo custo, resistente à maioria dos produtos químicos e à abrasão, é possível consertar e substituir. Possui cor preta com um acabamento acetinado atraente. Acabamento Superficial: 32 µin Ra (0.8 µm Ra).
• 915D: Spray térmico de niquel-cromo com release oferece resistência ao desgaste, tração, e release, todos em um único revestimento. Este revestimento tem sido utilizado de forma bem sucedida em várias aplicações com materiais revestidos com adesivo. O agente de release neste revestimento cuja base é silicone evita o grude até de adesivos mais agressivos. Acabamento Superficial: 5,5 mm Ra; Dureza RC 58, Cor: Prata-Cinza.
• PC60331: Spray plasma de óxido de cromo oferece uma superfície cerâmica, dura como uma pedra, que possui extrema resistência à abrasão e ao ataque de produtos químicos. Este revestimento pode ser polido até atingir aproximadamente 0,3 mm Ra quando materiais sensíveis estarão sendo processados. Acabamento Superficial Padrão: 1.6 µm Ra to 7.6 µm Ra , Dureza RC 60 – 70, Cor: Verde Escuro-Preto.
Rolos em fibra carbono (rolos compostos) foram desenvolvidos para um menor peso e uma maior velocidade crítica.
Leves, os rolos de baixa inércia permitem uma operação com velocidades maiores, reduzem a vibração, reduzem o refugo, e melhoram a qualidade do produto.
Há 25 anos a Double E Company tem utilizado a fibra carbono como o material da carcaça de seus eixos utilizados nas indústrias de papel, filme e folha metálica. O material de alta tecnologia oferece claros benefícios em relação aos eixos em alumínio ou aço convencional, incluindo baixo peso, maior velocidade crítica, menos vibração, menos deflexão, e maiores velocidades de linha.
Benefícios similares são evidentes quando rolos em fibra carbono substituem os rolos em alumínio ou aço convencional. Ao instalar rolos em fibra carbono, as máquinas podem operar a velocidades maiores, e é bem menos provável que a folha arraste e seja danificada. Estas melhorias no desempenho de eixos e rolos afetam diretamente a produtividade, e aumentam a capacidade das máquinas.
• Respondem imediatamente à variações na velocidade de operação.
• Menos vibração a maiores velocidades.
• A velocidade de linha é atingida quase imediatamente.
Sistemas de Fixação Ativados por Torque DF-1000
Sistema de fixação para montagem sobre eixos.
Sobre este equipamento
Componentes Sistema de Fixação Ativado por Torque:
1. Sistema de fixação simples e resistente para o fácil ajuste do fixador.
2. Garras de expansão lisas proporcionam uma maior fixação quanto maior for o torque aplicado sem danificar os tubetes.
3. Molas de serviço pesado mantêm as garras em suas posições, e permitem a expansão.
4. O eixo passante em fibra carbono (recomendável) suporta elevados pesos enquanto mantém o peso ao mínimo; uma camisa metálica protege a fibra carbono contra a abrasão.
5. O eixo passante em fibra carbono (recomendável) suporta elevados pesos enquanto mantém o peso ao mínimo; uma camisa metálica protege a fibra carbono contra a abrasão.
6. O sistema de fixação do colar permite um rápido e fácil reposicionamento para trabalhar com várias larguras de bobinas.
Benefícios e Vantagens:
• Troca entre bobinas fácil e rápida; sem ferramentas.
• Ativação automática – sem a necessidade de ar, ou da intervenção do operador.
• Facilmente ajustável para diferentes larguras de bobina.
• Elimina as cunhas, cones e os conhecidos “abacaxis”, que demandam trabalho e são inseguros.
O sistema de fixação de troca rápida DF-1000 da Double E Company substitui os sistemas de fixação que dão muito trabalho, são pesados, e obsoletos. Substitui as cunhas ou cones, os mandris operados manualmente, e os pesados eixos passantes.
O sistema de fixação DF-1000 consiste de um mandril ativado por torque, que expande automaticamente quando a bobina começa a girar. Conforme mais torque for aplicado, maior será a força de fixação contra o tubete – não existe qualquer ajuste do operador. O mandril opera da mesma maneira em qualquer sentido de rotação, e não precisa de ar para operar.
O DF-1000 é muito simples de ser utilizado – simplesmente deslize o conjunto para dentro do tubete. E quando a bobina terminar, coloque um pedaço de tubete sobre o colar para retrair os dedos, e então deslize o conjunto todo para fora da bobina. Nenhuma ferramenta é necessária para trocar as bobinas.
Na parte interna do mandril, seis roletes de aço sólido usinados com precisão percorrem rampas no câme hexagonal central, e na parte traseira das garras expansivas. Esta ação rolante resulta na expansão das garras, para fixarem os tubetes. Os roletes reduzem enormemente o atrito na parte interna do mandril, minimizando o desgaste dos componentes internos. Como conseqüência, o DF-1000 necessita de muito pouca, se alguma, manutenção.
As garras expansivas foram projetadas para fixarem os tubetes sem danificá-los. São mantidas em suas posições por duas molas de serviço pesado, que também ajudam na retração das garras. Uma retração confiável das garras significa que o mandril nunca ficará travado dentro dos tubetes como ocorre com freqüência ao utilizar as cunhas ou cones.
O desempenho do mandril é otimizado por um colar, que apóia a bobina na outra extremidade do mandril. Uma vez inserido o conjunto na bobina, os dedos retráteis do colar mantém a bobina posicionada e corretamente alinhada. Estes dedos foram projetados para retraírem com facilidade quando um pequeno pedaço de tubete é deslizado sobre eles. Quando os dedos estão retraídos, o conjunto sai com facilidade e sem esforço, pronto para a próxima bobina.
O colar e o mandril podem ser montados sobre o eixo passante que você atualmente utiliza, mas para uma maior resistência e menos peso, nada se compara aos eixos passantes em fibra carbono Dura-Light™ da Double E Company.
O sistema de fixação é uma adição perfeita para as impressoras Goss Community, e outras impressoras para jornais.

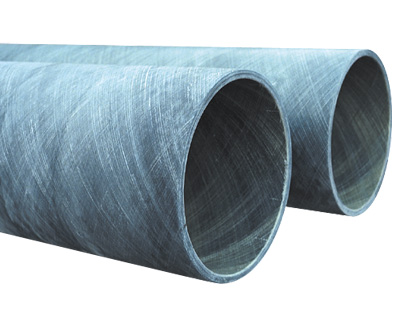

Tubetes em Compostos de Fibra de Vidro Dura-Light®
Tubetes (cores) de alta resistência e baixo peso Dura-Light®.
Sobre este equipamento
– Rolos de Baixo Arraste e Baixa Inércia (rolos compostos).
– Características Únicas dos Tubetes Dura-Light.
– Tubetes leves de alta resistência que podem ser reutilizados indefinidamente.
– O fim dos problemas de rasgo e esmagamento.
– Muito mais leves que o metal, sem os problemas associados ao envio e corrosão.
– Menos que a metade do peso de um tubete comparável em alumínio, mas a preços similares.
– Disponíveis em diâmetros de até 1220 mm, e em comprimentos de até 9,75 metros).
Tubetes em Compostos de Fibra de Vidro
Fortes pressões visando a redução de custos e melhorias na produtividade têm gerado uma demanda sem precedentes por métodos inovadores para a redução do refugo/desperdício, o aumento na segurança, economias financeiras, e aumento de produtividade. Embora muitas vezes tendo sido visto como uma área onde não é possível adotar melhorias, o tubete permite exatamente isto. O tubete mais adequado pode economizar enormes quantidades de dinheiro, e melhorar significativamente as operações.
Problemas associados com tubetes descartáveis de papelão
A indústria de conversão não tem dado a devida atenção à uma grande fonte de desperdício ao utilizar tubetes descartáveis de papelão. O custo inicial relativamente baixo de um tubete de papelão engana quando os aspectos listados abaixo são considerados:
– Custo real por utilização.
– Espaço de armazenagem.
– Freqüente processo de compra e recebimento.
– Descarte.
– Perda ocasional de uma bobina cheia de material devido a danos no tubete.
– Inconsistência no diâmetro interno dos tubetes.
– Contaminação por pó.
– Absorção de umidade.
– Incêndios em tubetes.
Tubetes de papelão apresentam custos elevados, e problemas de desempenho associados à eles. Além das considerações acima, tubetes de papelão possuem baixa resistência ao esmagamento e ao rasgo, assim como baixas velocidades críticas. Estes fatores limitam o tamanho das bobinas e a velocidade de operação, claramente reduzindo a eficiência. É comum observar que as indústrias e os convertedores passaram a empregar plugs/buchas de plástico ou madeira devido à baixa resistência ao esmagamento. Alguns convertedores e gráficas utilizam proteções metálicas na parte interna dos tubetes, que podem custar tanto quanto, ou mais que, o tubete em si para solucionar o problema com o esmagamento dos tubetes. De uma forma ou de outra, os plugs/buchas terão que ser comprados, armazenados, inseridos nos tubetes, e posteriormente retirados, antes do descarte. Em muitos casos, as próprias proteções metálicas podem rasgar o tubete, resultando na necessidade de recuperar as bobinas. Todos estes fatores aumentam o custo dos tubetes descartáveis de papelão de “baixo custo”.
Problemas associados com tubetes metálicos e de plástico
Alternativas convencionais na substituição dos tubetes de papelão incluem tubetes metálicos e de plástico reforçado. Tubetes de aço, além de apresentarem um custo relativamente elevado, geram preocupações ergonômicas e de segurança, problemas de corrosão, e despesas adicionais desnecessárias quando são enviadas à outras fábricas ou clientes. Tubetes de alumínio são mais leves que os tubetes de aço, mas continuam pesados. Em algumas fábricas até o roubo tem sido um problema devido ao elevado valor de recuperação do alumínio.
Tubetes não reforçados de plástico, enquanto solucionam vários problemas associados aos tubetes metálicos, não suportam bobinas pesadas – distorcem e esmagam com a tensão da bobina enrolada, especialmente se a bobina permanecer estacionada por um período de tempo. Mesmo sob carregamentos moderados, tubetes de plástico sofrem distorção, muitas vezes resultando em bobinas inutilizáveis, e refugadas.
A beleza dos tubetes compostos
Tubetes em compostos de fibra de vidro Dura-Light são tubetes leves e de alta resistência, que podem ser reutilizadas indefinidamente. Suportam grandes tensões, e portanto não esmagam, e é impossível rasgarem, independentemente da magnitude do torque. São bem mais leves que o metal, e não sofrem com problemas de corrosão. Na realidade, os tubetes compostos da Double E pesam menos que a metade do peso de um tubete comparável de alumínio, mas são oferecidos a preços similares. Os tubetes Dura-Light estão disponíveis em diâmetros de até 1220 mm, e em comprimentos de até 9,75 metros.
Uniões Rotativas Rotoflux
Componentes para transferência de fluidos em eixos rotativos.
Sobre este equipamento
Componentes das Uniões Rotativas Rotoflux:
1. Carcaça em latão sólido elimina vazamentos.
2. Rotores em aço inoxidável.
3. Rolamentos de esferas duplas eliminam a oscilação e a vibração.
4. Vedações em carboneto de tungstênio e carvão grafítico garantem uma pressão constante.
5. O-Ring em viton proporciona uma vedação completa, mesmo em altas temperaturas.
6. Pino evita a rotação da vedação flutuante.
Benefícios e Vantagens:
• Design de alta precisão reduz a vibração.
• Carcaça de latão sólido e rotor de aço inox reduzem a corrosão
• Fácil referência cruzada para a sua união existente
• Resistente, durável e de baixo custo.
Para aplicações com pressão constante:
Para serem utilizadas com água, óleo, fluidos de resfriamento, vácuo, vapor, etc.
As uniões rotativas Rotoflux da Double E são projetadas e fabricadas para solucionar muitos dos problemas comumente associados com uniões rotativas, incluindo corrosão, vazamentos e vibração. Utilizando designs avança-dos e materiais da mais alta qualidade, as uniões Rotoflux apresentam durabilidade e resistência. Um grande inventário de tamanhos padrão, e rápidos prazos de entrega garantem que o seu cronograma de produção seja cumprido.
As uniões rotativas apresentam qualidade de design, de materiais, e de fabricação. Utilizando designs de uniões comprovadas, o Rotoflux é fabricado com materiais avançados, incluindo uma carcaça toda em latão, rotores em aço inox, e vedações em carboneto de tungstênio. As uniões Rotoflux ga-rantem que a sua máquina de precisão opere como foi projetada – sem vibração ou ruído adicional.
